Afgekeurde keuring herstellen: drie inbreuken, en twee die niet op het verslag stonden

Afgekeurde keuring herstellen klinkt als een lijstje afwerken: de inbreuken op het verslag oplossen, de keurder terug laten komen, klaar. In de praktijk vindt een installateur vaak meer dan wat op het verslag staat. Dat is logisch: een keurder doet zeven à acht keuringen per dag, sommigen nog meer, terwijl een installateur een hele dag in dezelfde woning werkt en de tijd heeft om zich echt in de installatie te verdiepen. Dit is een herstelling die wij deze week uitvoerden in een appartement: drie inbreuken die op het verslag stonden, en twee fouten die er niet op stonden maar minstens even belangrijk waren.

Staat er bij u ook een lijst met inbreuken op het verslag? Wat het ongeveer kost om ze op te lossen, raamt u met onze keuzehulp kostenraming herstelling.

Afgekeurde keuring herstellen: wat er op het verslag stond

Het keuringsverslag vermeldde drie inbreuken. Hoe u zo’n verslag leest en wat het verschil is tussen een inbreuk en een opmerking, leest u in ons artikel over het keuringsverslag elektriciteit.

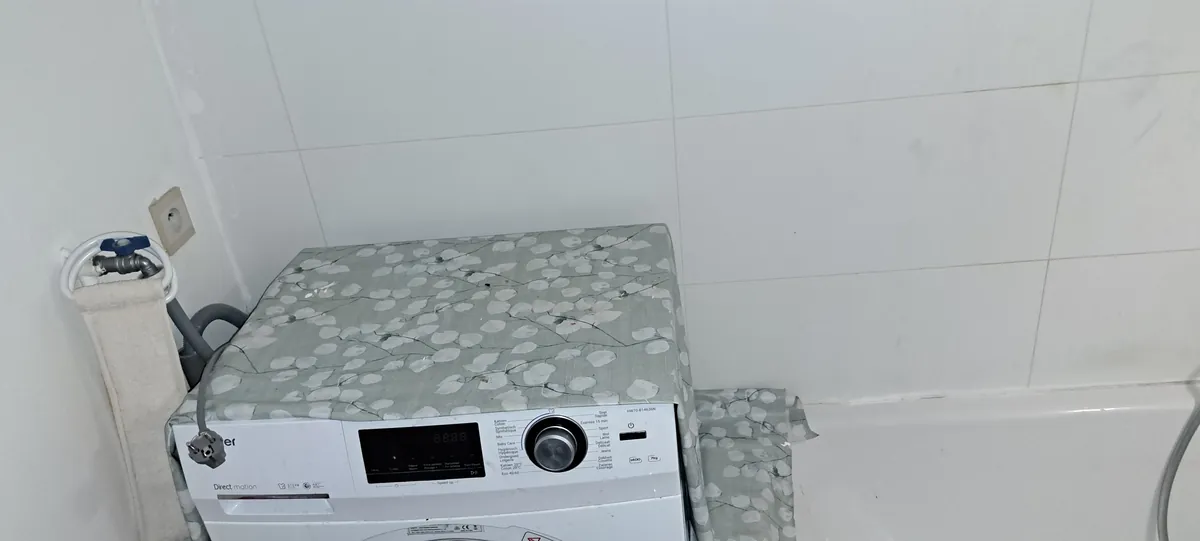

Inbreuk 1: de wasmachine stond in volume 2

De badkamer is volgens het AREI ingedeeld in volumes rond het bad en de douche. Hoe dichter bij het water, hoe strenger de regels voor wat er mag staan. De wasmachine stond in volume 2, en de keurder beoordeelde de opstelling als een inbreuk. De regels voor de volumes staan in het AREI, Boek 1, hoofdstuk 7.1. Het AREI laat een wasmachine in volume 2 toe, maar alleen onder voorwaarden: ze moet permanent aangesloten zijn of gevoed worden via een toegelaten contactdoos, en het materieel moet minstens IPX4 halen.

Onze oplossing: wij hebben de aansluiting van de wasmachine verplaatst naar de keuken. Na onze eigen analyse gingen wij mee met het oordeel van de keurder. In dit appartement woonden veel kinderen, en een wasmachine naast het bad is dan niet de veiligste plaats. In de keuken is ze veiliger voor iedereen.

Inbreuk 2: een stopcontact in de badkamer zonder 30 mA

Een stopcontact in de badkamer moet beveiligd zijn door een differentieelschakelaar van 30 mA. Die schakelt uit zodra er een kleine lekstroom wegvloeit, bijvoorbeeld door een persoon. In een natte ruimte is dat de bescherming die levens redt. Hier hing het stopcontact enkel achter de algemene differentieel van de installatie.

Onze oplossing: wij hebben niet alleen dit ene stopcontact aangepast, maar alle stroomkringen in het verdeelbord achter een differentieelschakelaar van 30 mA gezet. Zo is de hele woning op hetzelfde niveau beschermd, en komt dezelfde inbreuk niet terug bij een volgende aanpassing.

Inbreuk 3: de schema’s klopten niet met de werkelijkheid

Bepaalde aanduidingen op het eendraadschema en het situatieschema kwamen niet overeen met wat er werkelijk geïnstalleerd was. Dat lijkt een papieren probleem, maar het is meer dan dat: wie later aan de installatie werkt, vertrouwt op die schema’s om de juiste kring uit te schakelen. Wat er op de schema’s moet staan, regelt het AREI in Boek 1, hoofdstuk 2.12 en afdeling 3.1.2.

Onze oplossing: wij hebben het eendraadschema en het situatieschema volledig opnieuw opgemaakt. Hoe we dat aanpakken, leest u verderop.

Afgekeurde keuring herstellen: wat wij in het verdeelbord nog vonden

Tijdens het werk in het verdeelbord vonden wij twee fouten die niet op het verslag stonden. Een installateur die alleen de lijst afwerkt, laat ze zitten. Wij niet, want beide kunnen tot oververhitting leiden.

Een differentieelschakelaar die niet sterk genoeg was

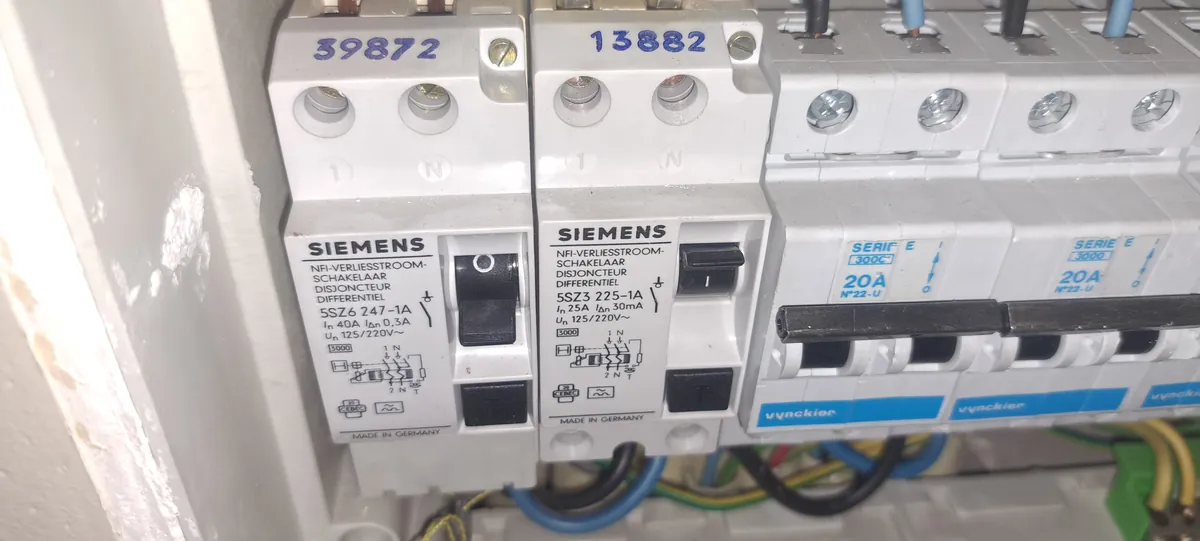

Op een differentieelschakelaar staan twee getallen. De gevoeligheid, hier 30 mA, zegt bij welke lekstroom hij uitschakelt. De nominale stroom, hier 25 A, zegt hoeveel stroom er blijvend door mag zonder dat het toestel zelf te warm wordt.

Een differentieelschakelaar beschermt zichzelf niet tegen overbelasting. Dat moet de beveiliging ervoor doen. In dit bord stond ervoor een voorbeveiliging van 40 A. Er kon dus tot 40 A door een toestel dat gebouwd is voor 25 A. Het AREI vraagt dat elk toestel beschermd is tegen overbelasting (Boek 1, onderafdelingen 4.4.1.3 en 4.4.3.2) en dat het gekozen wordt in functie van de stroom die er werkelijk door kan (onderafdeling 5.3.5.3.a). Achter een voorbeveiliging van 40 A moet de differentieelschakelaar hier dus een nominale stroom van minstens 40 A hebben. Het werkte, tot op de dag dat de wasmachine, de oven en de verwarming samen aanstaan.

Onze oplossing: wij hebben hem vervangen door een differentieelschakelaar van 30 mA met een nominale stroom van 40 A, afgestemd op de voorbeveiliging. Waarom kortsluiting en overbelasting twee verschillende vragen zijn, leggen wij uit in ons artikel over de 3000 A automaat en de differentieel van 40 A.

Te dunne leidingen binnenin het bord

De geleiders die in het bord de beveiligingen met elkaar verbinden, waren veel te dun. Voor de bewoner zitten ze verborgen achter de afdekplaat. De keurder moet ze bij de controle van het verdeelbord wel nakijken, want ze dragen de volle stroom van de hele woning. Het AREI is daar duidelijk over: de doorsnede van de inwendige geleiders moet groot genoeg zijn om de maximale belasting te verdragen zonder oververhitting (Boek 1, onderafdeling 4.4.1.4).

Met een voorbeveiliging van 40 A moeten de geleiders aan de voedingszijde, tussen de voorbeveiliging en de differentieelschakelaars, minstens 6 mm² zijn. Dat rekent u zelf na met onze rekentool kabelberekening, en u downloadt er meteen een nota voor uw dossier bij. Waarom de omstandigheden in een vol verdeelbord meetellen, leest u in ons artikel over de belastbaarheid van kabels.

Onze oplossing: wij gebruiken in een huishoudelijk verdeelbord voor de interne bedrading altijd 10 mm². Dat is meer dan de berekening vraagt, en dat is bewust: de meerprijs is klein, en het bord heeft reserve voor een latere uitbreiding.

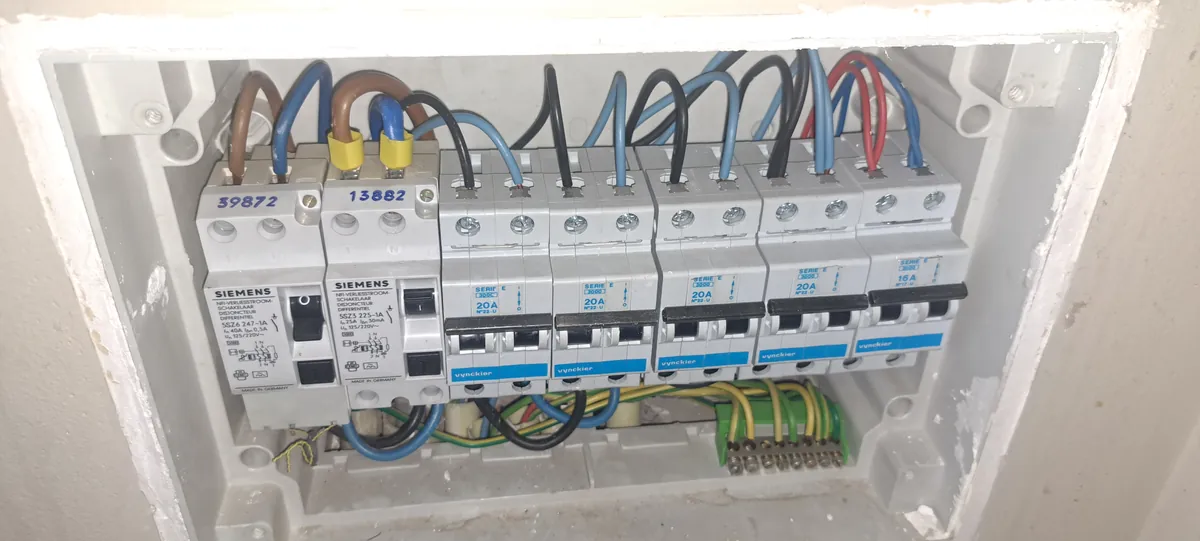

Zo bouwen wij het verdeelbord opnieuw op

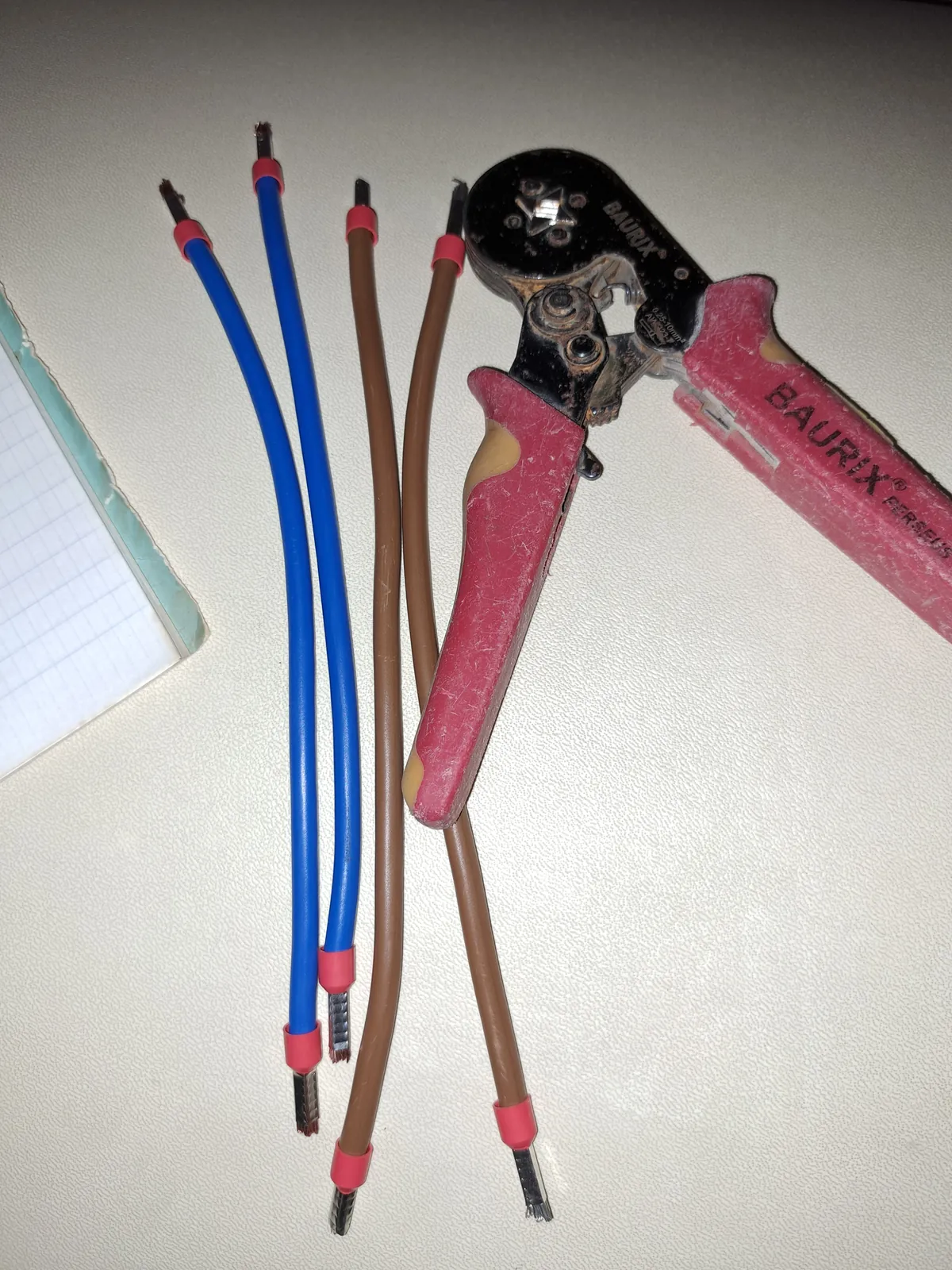

1. Flexibele geleiders van 10 mm². Voor de verbindingen tussen de differentieelschakelaars onderling en naar de automaten gebruiken wij flexibele geleiders van 10 mm², een blauwe voor de nulgeleider en een bruine voor de fase.
2. Geperste kabelschoenen. Op elk uiteinde van een flexibele geleider persen wij een kabelschoen. Een losse soepele draad onder een klem zet zich na verloop van tijd, en dan ontstaat een slecht contact dat opwarmt.
3. Een verdeelrail tussen de automaten. Tussen de automaten plaatsen wij een verdeelrail van 10 mm² in plaats van losse doorverbindingen. Dat geeft een gelijkmatige, stevige verbinding en een overzichtelijk bord.
4. Elke kring gemarkeerd. Elke stroomkring krijgt een nummer of een letter, zowel in het bord als op het schema.
5. De schema’s opnieuw opgemaakt. Met de meter gaan wij elk stopcontact en elk lichtpunt af om vast te stellen op welke kring het zit. Daarmee tekenen wij het eendraadschema en het situatieschema.

Die laatste stap heeft een bijkomend voordeel. Terwijl wij met de meter elk stopcontact aflopen, controleren wij meteen of de aarding op elk stopcontact aangesloten is. Een stopcontact zonder aarding komt zo vanzelf boven, nog voor de keurder terugkomt.

Waarom stonden die twee fouten niet op het verslag?

Een keuring is mensenwerk. De keurder is een vakman, maar ook een mens: hij kan iets vergeten, hij kan moe zijn of onder tijdsdruk werken. En de omstandigheden maken het hem niet altijd makkelijk. Hij komt een woning binnen met roepende kinderen, met een eigenaar die naast hem staat, en soms met een makelaar die hem op de vingers kijkt of met hem in discussie gaat over elke vaststelling.

Ik heb zelf vijftien jaar elektrische installaties gekeurd en ken die situatie goed. Een keurder die stevig in zijn schoenen staat, laat zich niet beïnvloeden. Maar het vraagt ervaring en rust om in zo’n omgeving niets te missen. Een keurder is verplicht om ook de binnenkant van het verdeelbord te controleren. Maar tijdens die controle moet hij op tientallen punten tegelijk letten. Een te dunne doorverbinding, of de nominale stroom van één differentieelschakelaar, kan dan tussen de rest door glippen, zeker in de omstandigheden hierboven. Een installateur die het bord leegmaakt en opnieuw opbouwt, neemt elk onderdeel letterlijk in handen.

Voor u als koper betekent dat: een keuringsverslag is een momentopname, gemaakt door een mens. Het is geen garantie dat er verder niets aan de installatie mankeert. Laat het verdeelbord bij de herstelling dus ook vanbinnen nakijken.

En voor iedereen geldt: we zijn mensen, en mensen maken fouten. Daar leren we van, als we elkaar de ruimte geven. Een gemiste vaststelling is geen reden om een keurder af te kraken, wel een reden om bij de herstelling grondig te werk te gaan.

Dat is ook de reden waarom wij bij een herstelling niet alleen de lijst afwerken. Welke inbreuken het zwaarst wegen, leest u in ons artikel over inbreuken bij de elektrische keuring.

Afgekeurde keuring herstellen: wat u eruit kunt meenemen

• Een afgekeurde keuring herstellen begint bij het verslag, maar eindigt er niet. Laat het verdeelbord ook vanbinnen nakijken.
• Kijk op uw differentieelschakelaar naar beide getallen: de gevoeligheid én de nominale stroom.
• Dunne draden achter de afdekplaat ziet u niet, maar ze dragen de stroom van de hele woning.
• Correcte schema’s zijn geen papierwerk. Ze zijn de handleiding van uw installatie voor iedereen die er later aan werkt.

Wat er na een negatief verslag gebeurt en welke termijnen er gelden, leest u in ons artikel over een afgekeurde elektrische keuring.
